Monteringsanvisning Envi Space
Envi Space-avfallssorteringssystemet er enkelt å montere. Pakken inneholder monteringsanvisning og en papirmal for skrueplasseringer.
Nødvendig verktøy
- En manuell skrutrekker
- Målebånd eller linjal
- Helst en syl eller et annet verktøy med en skarp spiss, for å lage et merke for skruene.

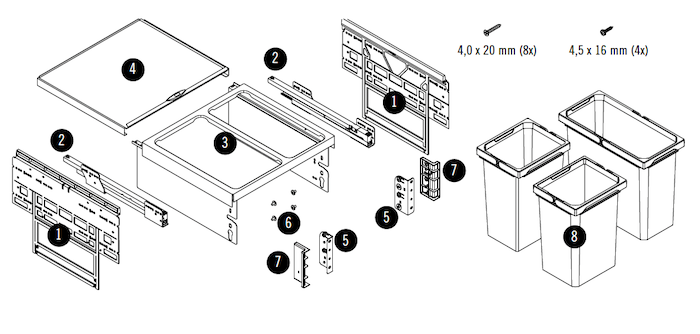

Hva er inkludert i pakken
- Sideholdere
- Skinner som lar hele søppelbøtta glide ut
- Rammen som holder bøttene på plass
- Toppdeksel
- Braketter som kobler skapdøren til avfallsrammen
- Monteringsskruer
- Deksler til brakettene
- Bøtter (antall og størrelse avhenger av hvilken modell du har bestilt)

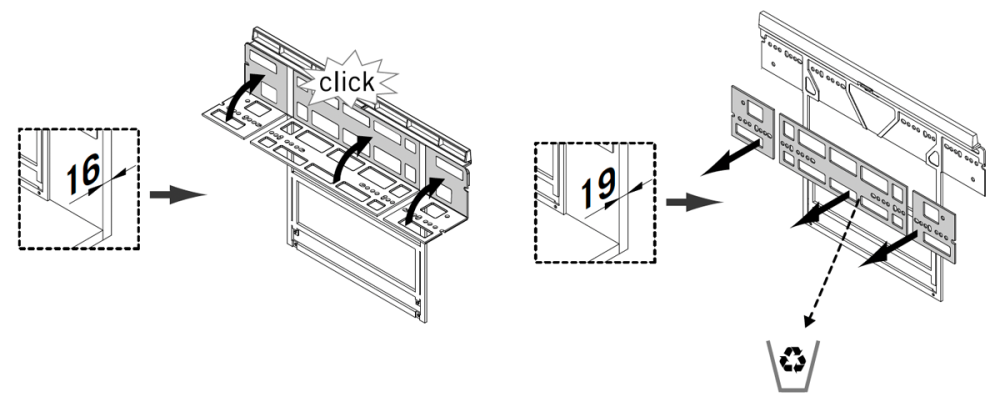

Trinn 1 – Kontroller skapets tykkelse
Standard tykkelse på skapets side er 16 mm eller 19 mm.
- Mål tykkelsen på skapets side
- For 16 mm: Brett justeringsfliken oppover til den klikker på plass
- For 19 mm: Fjern den sammenleggbare delen helt

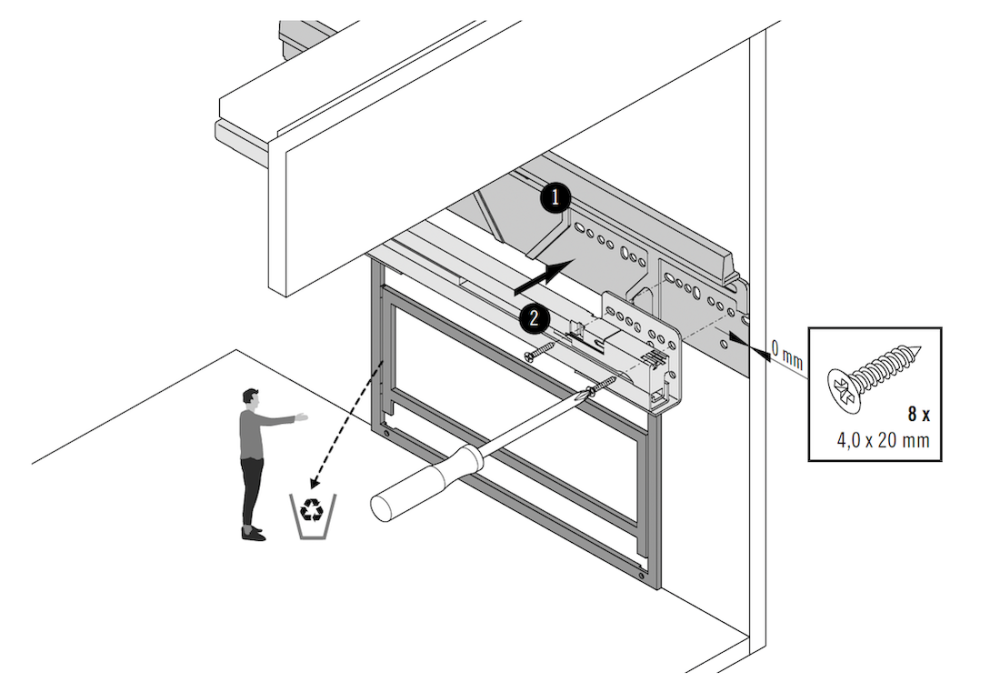

Trinn 2 – Monter sideholdere, skinner og toppdeksel
- Plasser sideholderne ved skapets innerkanter
- Fest sideholderne og skinnene med de medfølgende skruene
- Skyv rammen inn i skinnene
- Plasser toppdekselet på sideholderne

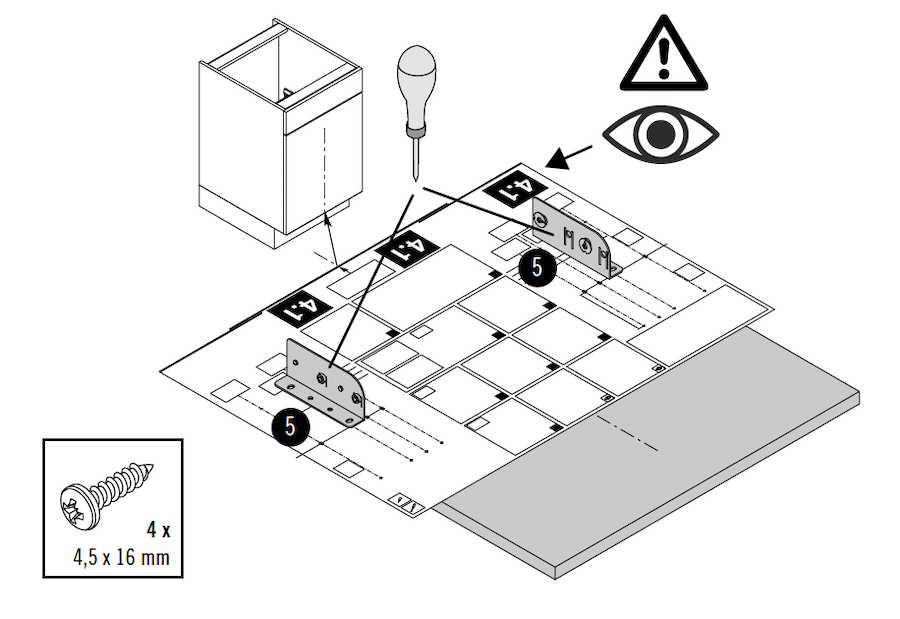

Trinn 3 – Monter dørbraketter på skapdøren
- Brett ut papirmalen som følger med i pakken
- Juster malen for 16 mm eller 19 mm skapstykkelse (klipp om nødvendig)
- Plasser malen nederst på innsiden av skapdøren
- Merk av skrueposisjonene
- Fjern malen
- Plasser brakettene på de merkede punktene
- Fest brakettene med skruer

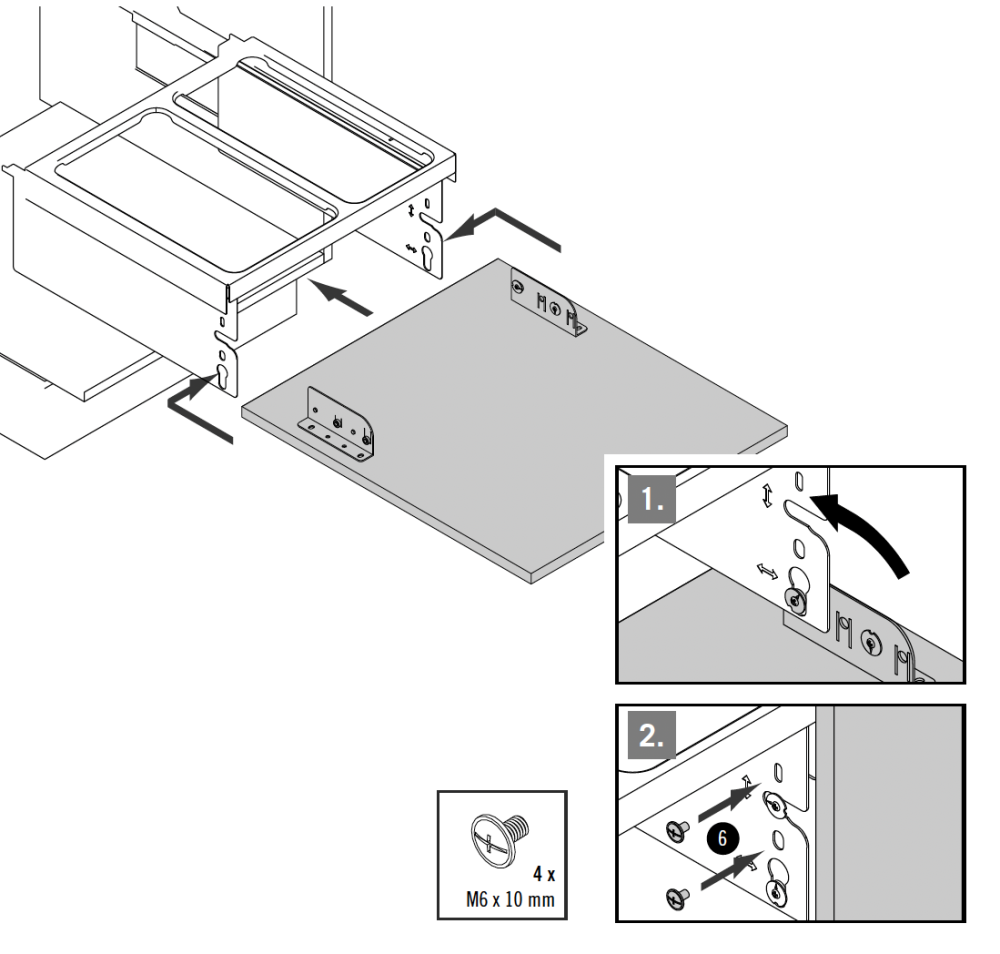

Trinn 4 – Fest skapdøren til rammen
- Fest brakettene til rammen
- Lukk skapdøren
- Stram til med M6-skruene for å feste døren

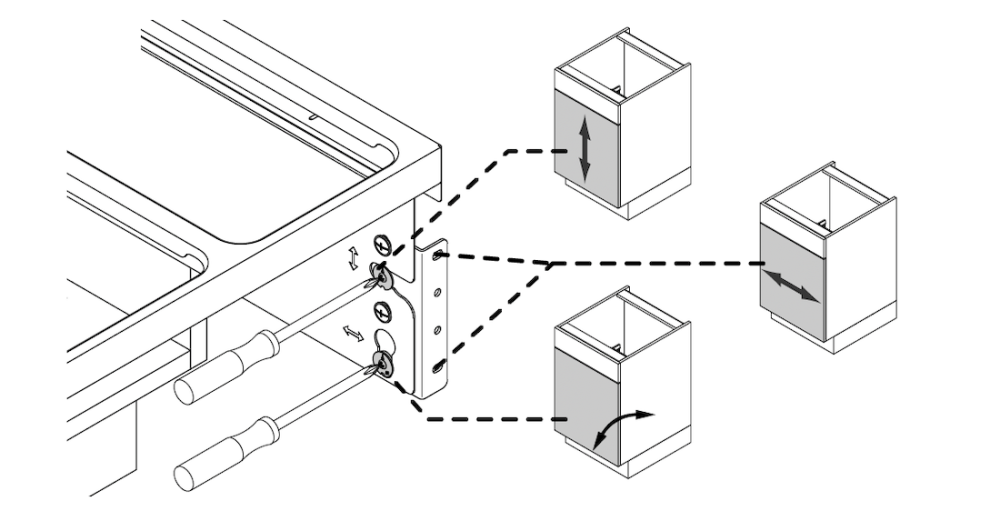

Trinn 5 – Juster skapdøren
Bruk justeringsskruene til å justere døren i forhold til skapet

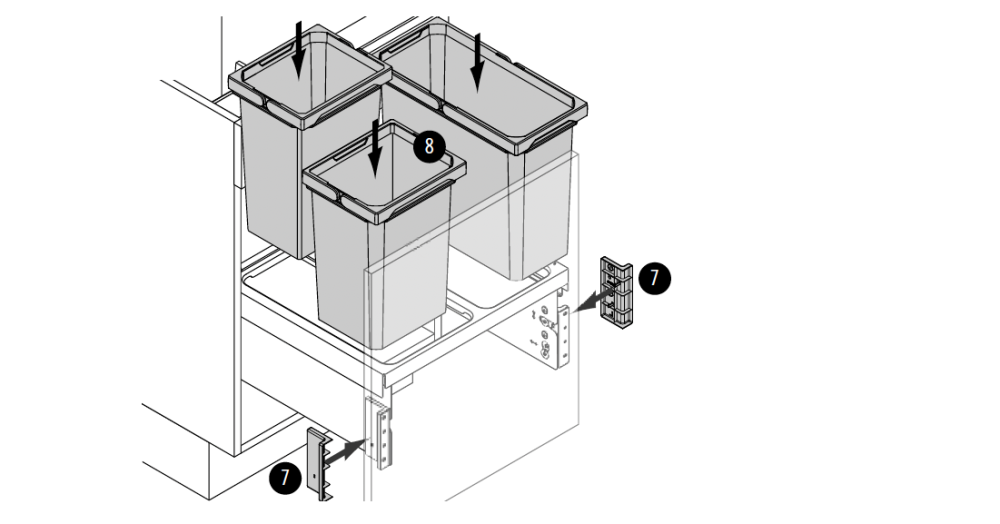

Trinn 5 – Sett inn bøtter og deksler
- Plasser bøttene inn i rammen
- Fest dekslene til brakettene
